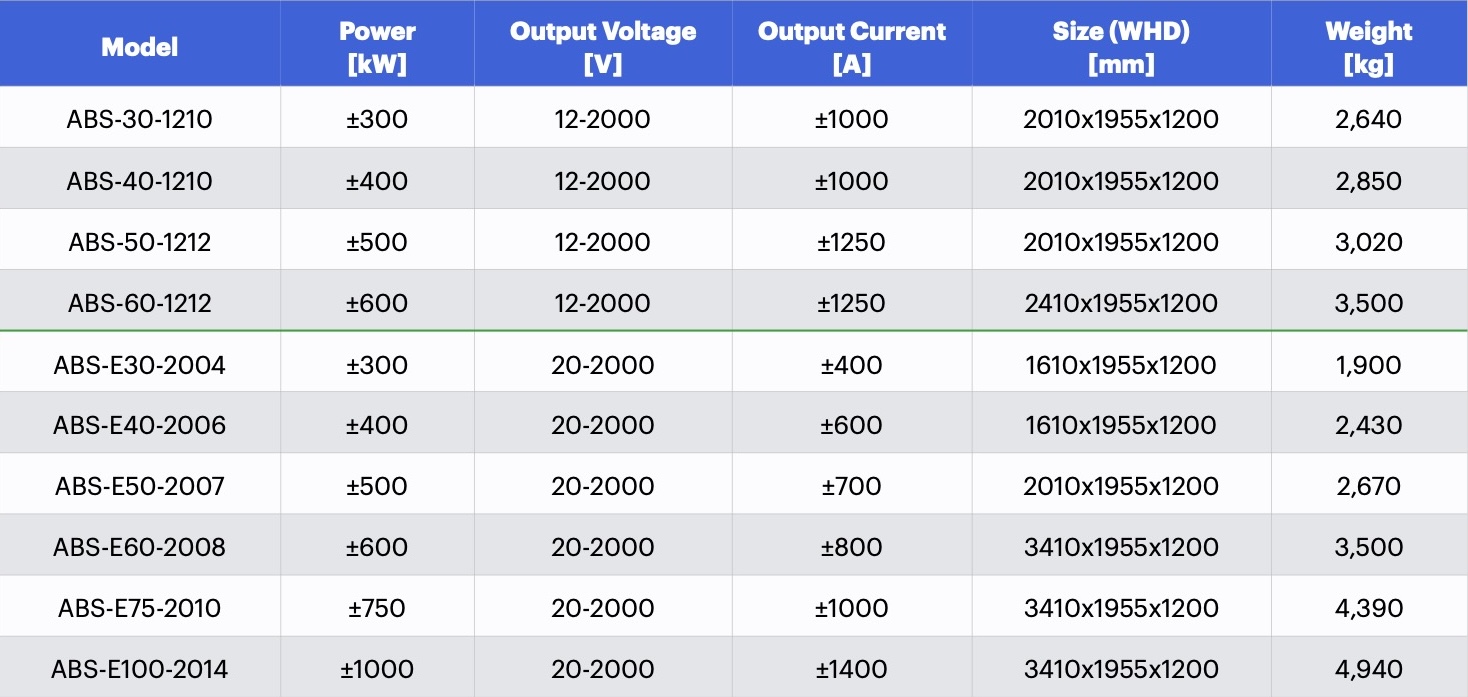

Ratings, types and voltages

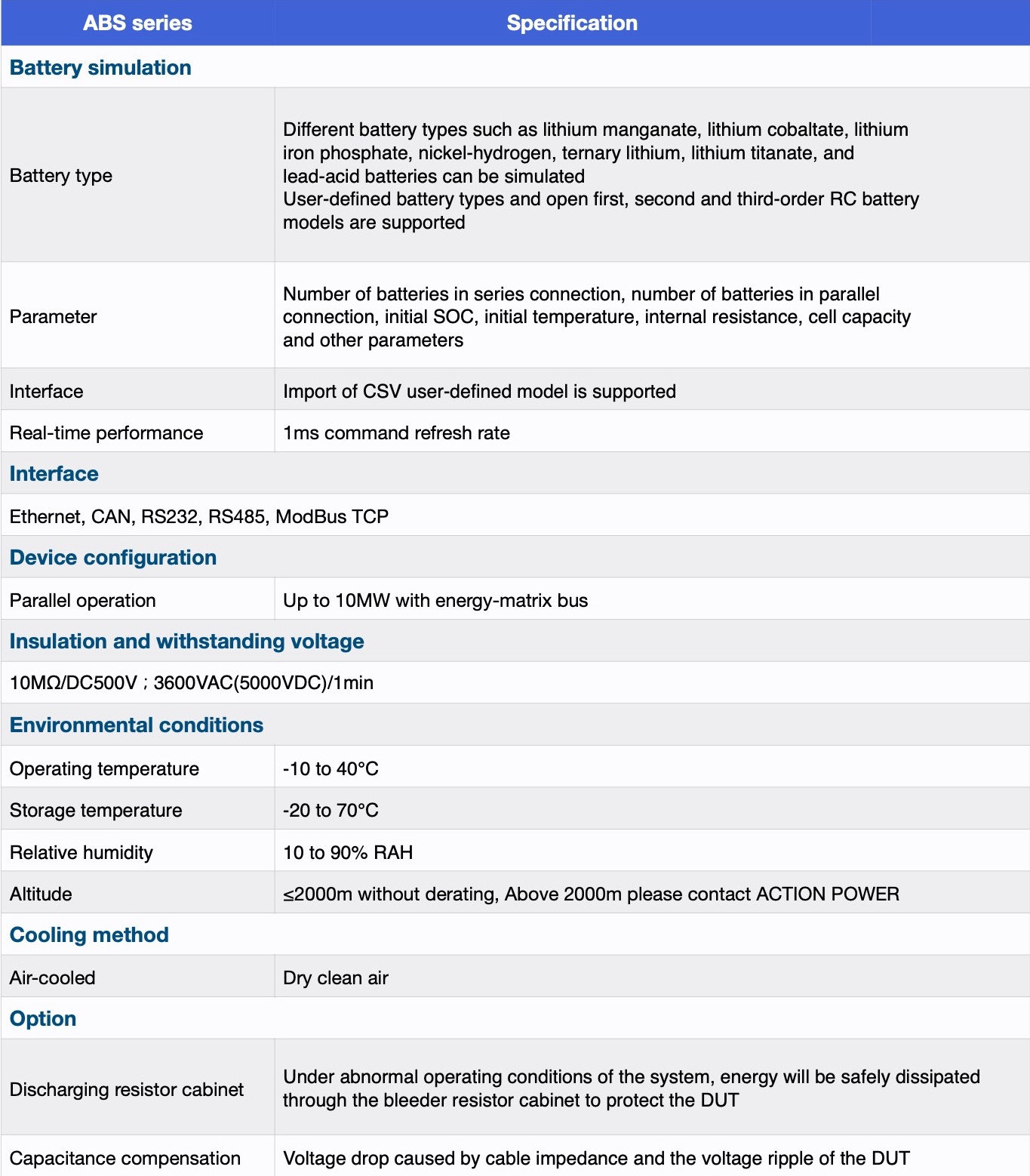

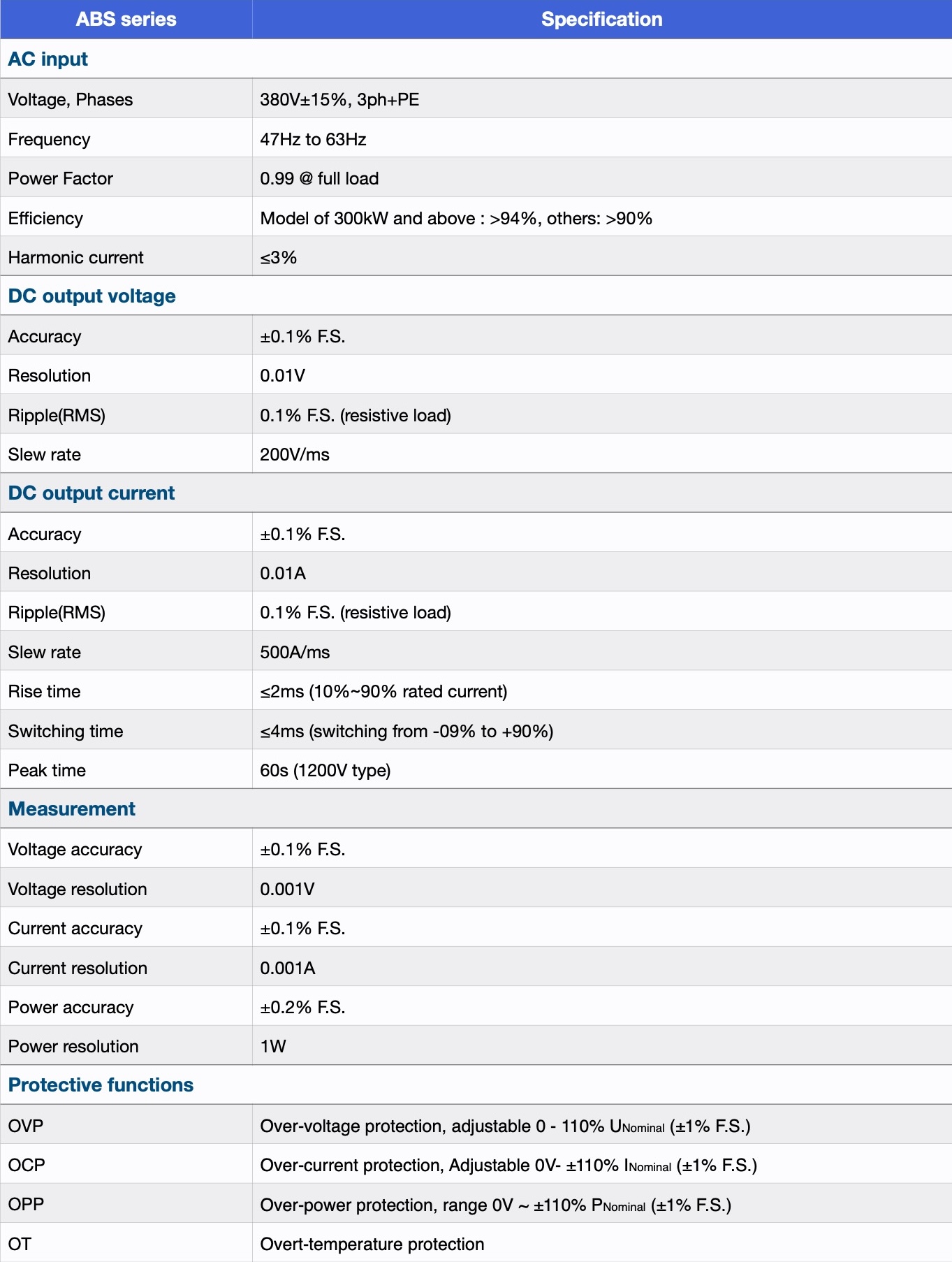

Technical data

Feature

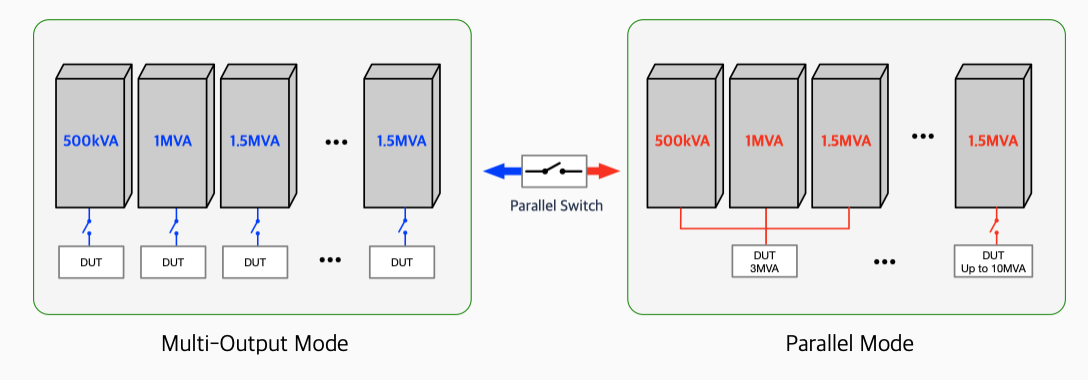

Modular and Scalable Design

ABS 시리즈는 고성능 및 안정적인 전원 공급을 위해 DMPS (Distal Matrix Parallel System) 방식을 적용하였으며, 이는 고속 광섬유 통신방식으로 최소 300kW 부터 1MW 단위로 병렬연결하여 최대 10MW까지 용량 확장이 가능합니다.

특히, 병렬 연결된 판넬은 사용자의 필요에 따라 출력을 분리하여 다출력모드 (multi-output mode)로 사용이 가능하여 동시에 여러 시험장비를 테스트할 수 있어 사용자의 편의성을 극대화하고, 많은 비용을 절감할 수 있습니다.

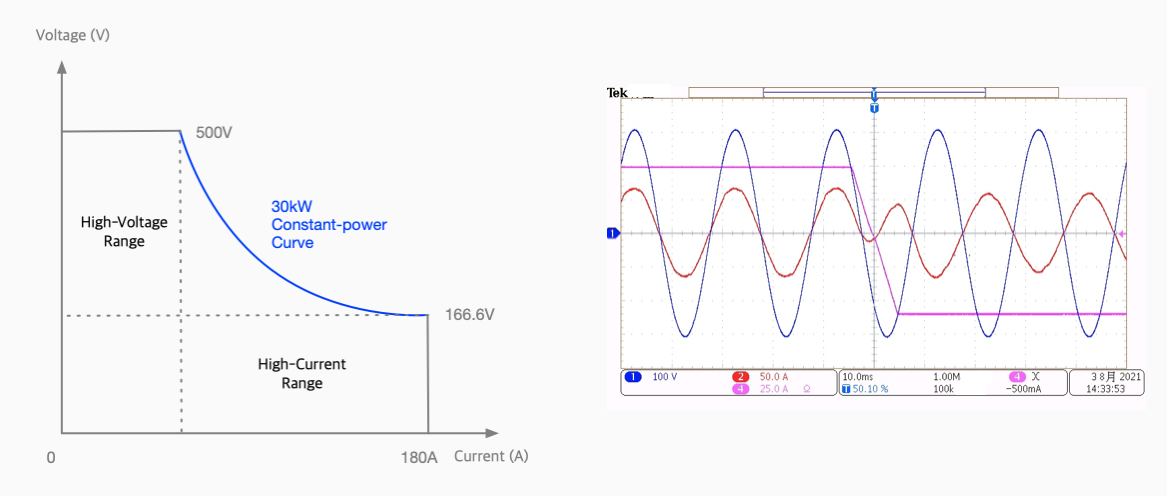

Auto ranging

Auto ranging 기능은 프로그래밍 가능한 DC 전원을 통하여 넓은 출력범위의 전압과 전류를 자동으로 제공하여 넓은 동작 범위에서 정격 출력을 유지할 수 있습니다. 이는 필요한 전류가 낮아질수록 사용 가능한 전압이 높아지고, 낮은 전압에서는 더 높은 전류가 가능하여, 하나의 DC power supply로 다양한 전압/전류 조건에서 DUT 테스트를 할 수 있습니다.

또한, ABS 시리즈는 양방향 Automatic "source" & "load" 기능을 통해 부드럽고 아주 빠른 자동 전환 기능을 지원합니다. Source와 load의 두 상태 간 전환에 있어서 지연현상 없이 전압 또는 전류의 over shoot을 효과적으로 제어가 가능합니다.

CC/CV Priority Setting Function

Suppression of Overshoot with CC Priority Mode
With ABS series power supply, the CC priority mode can effectively respond to load variations. This mode suppresses momentary current spikes when the load suddenly changes its resistance, thus ensuring stable protection for sensitive loads.
Configuring the power supply in CC priority mode allows for voltage adjustment according to load changes, maintaining a stable current. This effectively protects sensitive loads such as high-power base diodes and minimizes the risk of damage due to overshoot

Current Overshoot in CV Priority Mode
In CV priority mode, the power supply prioritizes maintaining a constant output voltage. However, sudden load variations can cause momentary current spikes, posing a risk of damage to sensitive loads.
Therefore, configuring the ABS series power supply in CC priority mode enhances load stability and prevents damage caused by overshoot.

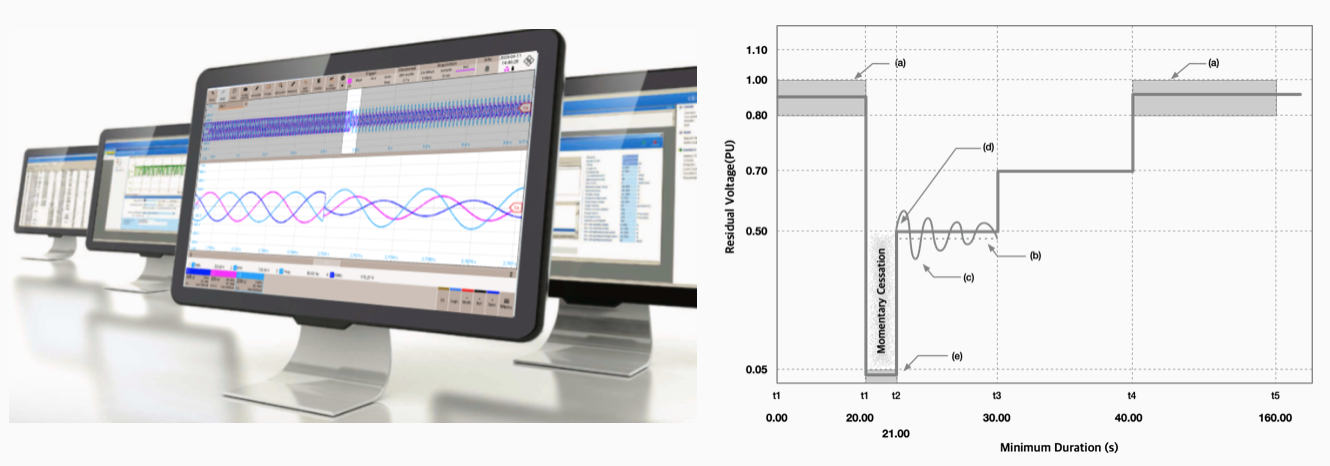

Powerful Software

다양한 시뮬레이션 모드 제공

ABS 시리즈는 전용 소프트웨어를 통해 배터리 및 PV 시뮬레이션이 가능하고, 사용자 정의 파형을 제어하고 출력하는데 사용되며, 사용자 환경에 맞게 소프트웨어 기능을 추가할 수 있습니다.

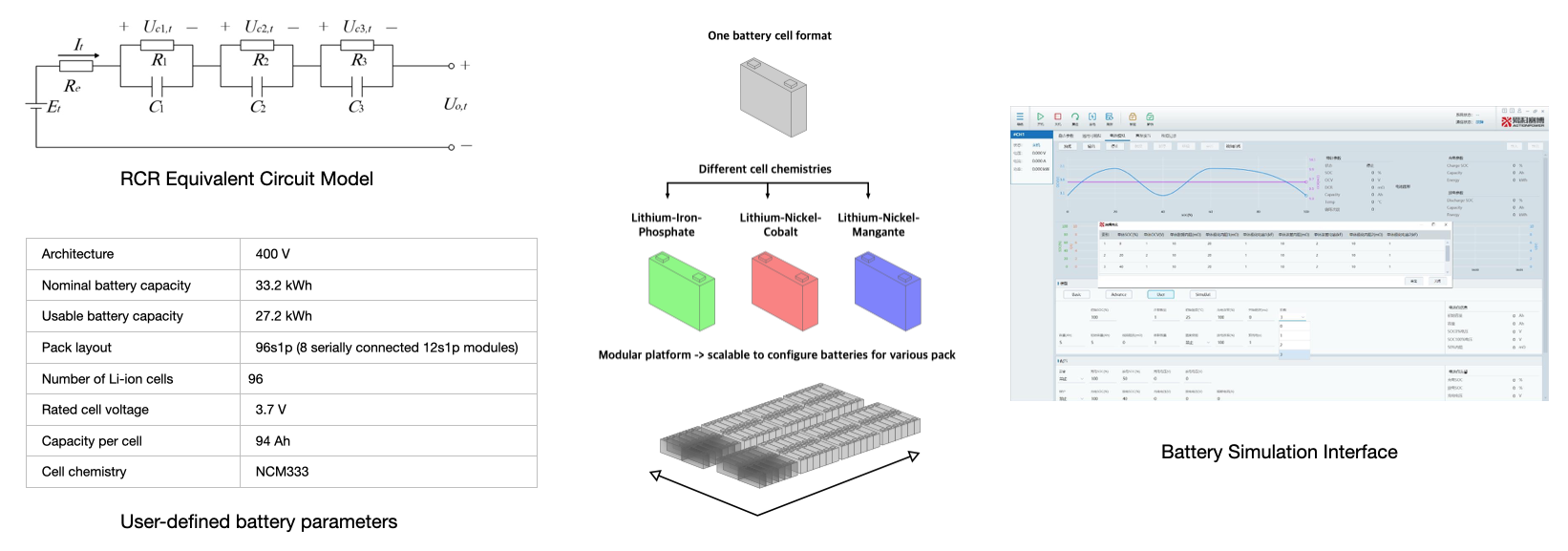

Comprehensive Battery Simulation

It can simulate the output and charge/discharge characteristics of various battery packs such as lithium manganate, lithium cobalt ate, lithium iron phosphate, nickel-hydrogen, ternary lithium, lithium titanate and lead-acid batteries, and can set the parameters such as serial/parallel quantity, temperature, SOC, internal resistance and single battery capacity to simulate the output characteristics of the whole battery pack. The power supply opens first, second and third-order RC battery models and supports user-defined battery parameters and import of CSV user defined model; the power supply has high real-time performance and the command refresh rate is as high as 1kHz, so as to comprehensively simulate the characteristics of battery pack.
